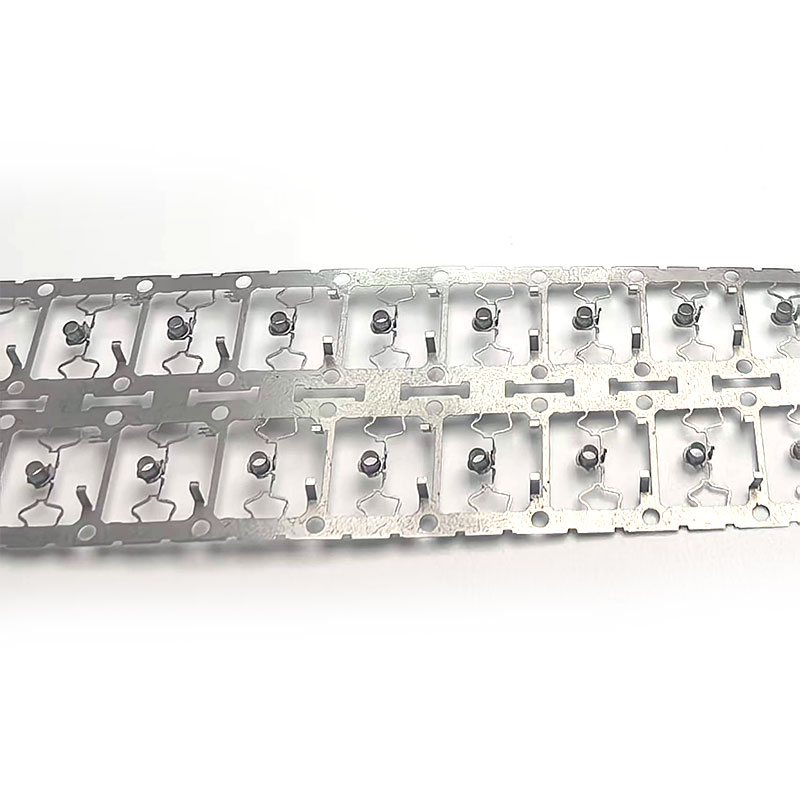

Bahagian Setem Ketepatan Elektronikadalah penting untuk menghasilkan komponen padat, konduktif dan sangat tepat yang digunakan dalam penyambung, penderia, elektronik automotif dan peranti komunikasi.Qirenmenggabungkan pengecapan ketepatan dengan teknologi EDM untuk mengeluarkan komponen logam kompleks dengan toleransi dimensi sehingga ±0.005 mm, menyokong kedua-dua pembangunan prototaip dan pengeluaran volum tinggi.
Apabila produk elektronik menjadi lebih kecil, nipis dan lebih bersepadu, pengeluar memerlukan komponen logam yang boleh mengekalkan dimensi yang ketat sambil memberikan kekonduksian yang stabil, kekuatan mekanikal dan prestasi pemasangan yang boleh dipercayai. Pengecapan ketepatan elektronik menyediakan cara yang cekap untuk membentuk terminal, komponen sentuhan, bahagian pelindung, elemen spring dan struktur logam rumit lain pada skala pengeluaran. Dengan menggabungkan pembuatan acuan EDM, pengecapan ketepatan, pemeriksaan pintar dan kawalan proses, Qiren menyediakan penyelesaian tersuai untuk aplikasi elektronik, elektronik automotif, peralatan perubatan dan komunikasi. Keupayaan toleransi dimensi ±0.005 mm yang dilaporkan, kebolehsuaian bahan dan kawalan kualiti permukaan menjadikan pengecapan ketepatan sesuai untuk menuntut aplikasi komponen elektronik.
Jadual Kandungan
- Mengapa Bahagian Setem Ketepatan Elektronik Penting?
- Apakah Kelebihan Utama?
- Bahan Mana Yang Boleh Digunakan?
- Bagaimanakah Bahagian Setem Ketepatan Dihasilkan?
- Di Mana Mereka Digunakan?
- Bagaimanakah Pembeli Harus Memilih Pembekal Cap Ketepatan?
- Soalan Lazim
- Kesimpulan
Mengapa Bahagian Setem Ketepatan Elektronik Penting?
Produk elektronik moden semakin bergantung kepada komponen logam kecil. Terminal penyambung, elemen pelindung, spring sesentuh, komponen bateri atau sokongan konduktif mungkin hanya sebahagian kecil daripada saiz komponen mekanikal konvensional, namun ia boleh mempengaruhi prestasi produk lengkap secara langsung.
Inilah sebabnya mengapa pengecapan ketepatan lebih daripada sekadar memotong dan membentuk kepingan logam. Proses pembuatan mesti mengawal ketepatan dimensi, ubah bentuk bahan, burr, kualiti permukaan dan kebolehulangan. Untuk aplikasi elektronik, malah sisihan dimensi yang kecil boleh menjejaskan tekanan sentuhan, daya sisipan, kekonduksian elektrik, penjajaran pemasangan atau jangka hayat produk.
Menurut maklumat produk Qiren, operasi pengecapannya menggabungkan pemprosesan acuan EDM dengan pengecapan ketepatan dan teknologi pemeriksaan. Syarikat itu menyatakan bahawa prosesnya boleh mencapai toleransi seketat ±0.005 mm untuk aplikasi yang sesuai, termasuk bahagian berbentuk kompleks, komponen lubang mikro dan bahan ultra nipis di bawah 0.1 mm.
Gabungan ini menjadikan pengecapan ketepatan amat berharga apabila pengilang memerlukan komponen yang boleh diulang dalam kuantiti yang banyak tanpa mengorbankan ketekalan dimensi.
Apakah Kelebihan Utama Bahagian Setem Ketepatan Elektronik?
1. Ketepatan Dimensi Tinggi
Komponen elektronik ketepatan selalunya memerlukan dimensi yang dikawal ketat agar sesuai dengan pemasangan kecil. Reka bentuk cetakan lanjutan, pemesinan EDM dan parameter pengecapan terkawal boleh mengurangkan variasi dimensi dan meningkatkan ketekalan bahagian-ke-bahagian.
Untuk terminal penyambung dan komponen konduktif lain, ketepatan dimensi secara langsung mempengaruhi prestasi mengawan. Geometri yang konsisten membantu pengeluar mengekalkan daya sisipan yang boleh diramal, kedudukan kenalan dan keserasian pemasangan.
2. Keupayaan Geometri Kompleks
Proses pengecapan tradisional mungkin menghadapi had apabila komponen mengandungi alur dalam, bucu tajam, lubang berpijak, bahagian sempit atau ciri rumit lain. Perkakas bantuan EDM boleh membantu mencipta struktur cetakan yang lebih canggih untuk geometri yang menuntut ini.
- Lubang mikro dan slot sempit
- Struktur berpijak dan ceruk
- Kawasan sentuhan halus
- Ciri sudut tajam
- Komponen logam ultra nipis
- Spring kecil dan struktur konduktif
3. Pengeluaran Besar-besaran yang Cekap
Apabila acuan pengecap telah dibangunkan dan disahkan, proses itu boleh menghasilkan kuantiti bahagian yang konsisten yang besar dengan masa kitaran yang agak singkat. Ini menjadikan pengecapan ketepatan amat menarik untuk pengeluar elektronik dengan volum pengeluaran yang stabil.
4. Kualiti Permukaan yang Lebih Baik
Keadaan permukaan adalah kritikal untuk komponen elektrik dan mekanikal. Burr, calar, ubah bentuk atau permukaan kasar yang berlebihan boleh menimbulkan masalah pemasangan atau menjejaskan kekonduksian dan rintangan haus secara negatif.
Qiren menerangkan penggunaan teknologi pemprosesan EDM dan penamat cermin bukan sentuhan untuk aplikasi yang menuntut, dengan kekasaran permukaan yang dilaporkan di bawah Ra0.2 μm di bawah keadaan pemprosesan yang berkenaan.
Bahan Mana Yang Boleh Digunakan?
Pemilihan bahan hendaklah berdasarkan kekonduksian, kekuatan, rintangan kakisan, kekerasan, ciri spring, tingkah laku membentuk, suhu operasi, dan keperluan aplikasi akhir.
| Jenis Bahan | Ciri-ciri Biasa | Aplikasi Berpotensi |
|---|---|---|
| Aloi Tembaga | Kekonduksian elektrik dan kebolehbentukan yang baik | Terminal, sesentuh, komponen konduktif |
| Keluli Tahan Karat | Kekuatan, rintangan kakisan, ketahanan | Perumah elektronik, mata air, komponen struktur |
| titanium | Nisbah kekuatan kepada berat yang tinggi dan rintangan kakisan | Komponen elektronik dan perubatan khusus |
| Aloi Kekerasan Tinggi | Rintangan haus dan kestabilan mekanikal | Menuntut komponen ketepatan dan bahagian berkaitan perkakas |
Memilih bahan yang betul juga mempengaruhi hayat mati dan kos pengeluaran. Bahan dengan kekerasan atau keliatan yang tinggi mungkin memerlukan strategi alat dan pemesinan khusus, menjadikan analisis kejuruteraan penting sebelum pengeluaran besar-besaran.
Bagaimanakah Bahagian Setem Ketepatan Dihasilkan?
Projek pengecapan ketepatan yang boleh dipercayai biasanya bermula jauh sebelum pengeluaran pertama dijalankan. Lukisan komponen, spesifikasi bahan, keperluan toleransi, kemasan permukaan, isipadu tahunan, dan persekitaran aplikasi harus disemak semasa peringkat kejuruteraan.
Langkah 1: Analisis Produk dan Lukisan
Jurutera menilai geometri, toleransi, ketebalan bahan, arah pembentukan, dimensi kritikal dan potensi risiko pembuatan. Analisis reka bentuk awal boleh membantu mengenal pasti ciri yang boleh membuat ubah bentuk, keretakan, burr berlebihan atau penyelenggaraan alat yang sukar.
Langkah 2: Reka Bentuk Die Ketepatan
Die stamping menentukan seberapa tepat komponen akhir boleh dibentuk. Untuk bahagian elektronik yang kompleks, pemesinan EDM boleh digunakan untuk mencipta struktur halus dan ciri cetakan berketepatan tinggi.
Langkah 3: Penyediaan Bahan
Jalur atau kepingan logam yang dipilih mesti memenuhi ketebalan, sifat mekanikal dan keadaan permukaan yang diperlukan. Konsistensi bahan amat penting apabila toleransi yang sangat ketat terlibat.
Langkah 4: Mengecap dan Membentuk
Semasa pengeluaran, bahan melalui operasi pengecapan terkawal untuk mencapai ciri pemotongan, lenturan, tebukan, pembentukan atau progresif. Parameter proses yang stabil membantu mengekalkan kebolehulangan sepanjang kumpulan pengeluaran.
Langkah 5: Pemeriksaan Dimensi dan Permukaan
Pemeriksaan mengesahkan dimensi kritikal dan mengesan kemungkinan kecacatan. Qiren melaporkan menggunakan peralatan pengukur tiga dimensi, peralatan pemeriksaan optikal dan ujian kekerasan sebagai sebahagian daripada proses kawalan kualitinya. Laporan kualiti kelompok juga boleh menyokong kebolehkesanan pengeluaran dan penerimaan pelanggan.
Di Mana Mereka Digunakan?
Komponen pengecapan ketepatan elektronik digunakan dalam pelbagai industri kerana ia boleh menggabungkan dimensi kecil dengan kebolehulangan yang tinggi dan kebolehpercayaan berfungsi.
Elektronik Pengguna
Telefon pintar, komputer riba, peranti boleh pakai dan produk kompak lain memerlukan komponen logam kecil yang sesuai dengan tepat ke dalam ruang dalaman yang terhad. Aplikasi boleh termasuk pemegang kad SIM, komponen antara muka Jenis-C, terminal kenalan dan struktur logam berkaitan FPC.
Elektronik Automotif
Peningkatan penggunaan sistem kawalan elektronik dan kenderaan elektrik telah memperluaskan permintaan untuk komponen konduktif dan mekanikal ketepatan. Aplikasi yang berpotensi termasuk komponen berkaitan bateri, spring geganti, terminal, komponen penderia dan sistem sambungan elektrik.
Peralatan Perubatan
Peranti perubatan boleh memerlukan komponen kecil dengan dimensi terkawal dan kualiti permukaan yang boleh dipercayai. Bahagian logam bercop ketepatan boleh digunakan dalam komponen instrumen mikro, perumah peranti dan pemasangan khusus lain yang memerlukan ketekalan dimensi.
Peralatan Komunikasi
Peranti komunikasi dan pemasangan elektronik berketumpatan tinggi bergantung pada penyambung dan komponen konduktif yang tepat. Pengecapan ketepatan boleh menyokong penghasilan struktur sentuhan padat yang memerlukan geometri yang konsisten semasa pemasangan berulang.
Bagaimanakah Pembeli Harus Memilih Pembekal Cap Ketepatan?
Memilih pembekal yang betul bukan hanya soal membandingkan harga unit. Untuk komponen elektronik ketepatan, keupayaan perkakas, sistem pemeriksaan, pengalaman bahan, sokongan kejuruteraan, dan kebolehskalaan pengeluaran boleh memberi kesan yang lebih besar pada jumlah kos projek.
Sebelum membuat pesanan, pembeli harus menilai perkara berikut:
- Keupayaan dimensi:Sahkan sama ada pembekal boleh memenuhi toleransi yang diperlukan secara konsisten.
- Kepakaran perkakas:Semak reka bentuk acuan, EDM, penyelenggaraan dan keupayaan pengoptimuman pembekal.
- Pengalaman material:Pastikan pengilang memahami aloi tembaga, keluli tahan karat, titanium atau bahan lain yang dipilih.
- Keupayaan pemeriksaan:Semak sama ada dimensi kritikal boleh diukur menggunakan CMM, optik atau peralatan pemeriksaan lain yang sesuai.
- Skala pengeluaran:Pastikan pembekal boleh beralih daripada prototaip atau kumpulan percubaan kepada pengeluaran besar-besaran yang stabil.
- Dokumentasi kualiti:Minta laporan pemeriksaan dan kriteria penerimaan yang jelas.
- Komunikasi kejuruteraan:Pasukan teknikal yang responsif boleh mengurangkan semakan alatan yang tidak perlu dan kelewatan pengeluaran.
Qiren menyatakan bahawa operasi pengecapannya menyokong pengeluaran percubaan kelompok kecil dan pembuatan berskala besar. Maklumat pengeluarannya juga menyerlahkan kemudahan seluas 3,000 meter persegi, lebih daripada 50 pekerja, dan pasukan R&D yang mewakili kira-kira 15% tenaga kerjanya. Syarikat itu melaporkan eksport ke lebih daripada 20 negara dan wilayah.
Soalan Lazim
Apakah Bahagian Setem Ketepatan Elektronik?
Bahagian Setem Ketepatan Elektronik ialah komponen logam yang dibentuk dengan tepat yang dihasilkan melalui proses pengecapan ketepatan untuk aplikasi elektronik dan elektromekanikal. Ia boleh termasuk terminal, sesentuh, spring, komponen pelindung, penyokong konduktif dan bahagian kecil yang lain.
Apakah toleransi yang boleh dicapai oleh cap ketepatan?
Toleransi yang boleh dicapai bergantung pada bahan, geometri, ketebalan, reka bentuk perkakas dan keadaan pengeluaran. Qiren melaporkan toleransi dimensi hingga ±0.005 mm untuk aplikasi pengecapan ketepatan yang sesuai. Toleransi sebenar hendaklah disahkan terhadap lukisan bahagian tertentu.
Bolehkah komponen elektronik yang kompleks disesuaikan?
ya. Cap ketepatan tersuai boleh dibangunkan di sekitar lukisan pelanggan, model 3D, spesifikasi bahan, dimensi, toleransi, keperluan permukaan dan jumlah pengeluaran. Pembuatan die berbantukan EDM amat berguna untuk struktur rumit yang sukar dihasilkan dengan perkakas konvensional.
Industri manakah yang menggunakan komponen pengecap elektronik ketepatan?
Bidang aplikasi utama termasuk elektronik pengguna, elektronik automotif, peralatan perubatan, peralatan komunikasi, produk rumah pintar dan pemasangan elektronik ketepatan lain.
Bagaimanakah saya boleh meminta sebut harga?
Menyediakan lukisan 2D atau fail CAD 3D, maklumat bahan, kuantiti tahunan, toleransi kritikal, keperluan kemasan permukaan dan jadual penghantaran yang dijangka boleh membantu pengilang menilai projek dan menyediakan sebut harga yang lebih tepat.
Kesimpulan
Memandangkan peranti elektronik terus menjadi lebih kecil dan lebih canggih, ketepatan pembuatan menjadi semakin penting. Pengecapan ketepatan elektronik menyediakan gabungan praktikal ketekalan dimensi, keupayaan membentuk kompleks, fleksibiliti bahan, kualiti permukaan dan pengeluaran berskala. Dengan alat bantuan EDM, pengecapan terkawal dan pemeriksaan sistematik, pengeluar boleh menghasilkan komponen logam kecil yang memenuhi keperluan pemasangan elektronik yang menuntut.
Qiren menggabungkan kejuruteraan acuan ketepatan, pemprosesan EDM, pengecapan dan keupayaan pemeriksaan untuk menyokong projek komponen elektronik tersuai daripada pembangunan perkakas melalui pengeluaran. Jika anda mendapatkan sumber komponen logam ketepatan tinggi untuk penyambung, elektronik automotif, peranti perubatan, peralatan komunikasi atau pemasangan ketepatan lain,hubungi kamiuntuk membincangkan lukisan anda, bahan, had terima, jumlah pengeluaran dan keperluan pengecapan tersuai.
