Ringkasan Artikel: Pengacuan suntikan penyambungialah proses pembuatan kritikal untuk menghasilkan perumah plastik yang tepat, tahan lama dan komponen penebat yang digunakan dalam penyambung elektronik. Daripada pemilihan bahan dan kejuruteraan acuan kepada pemeriksaan dimensi dan ketekalan pengeluaran, setiap peringkat mempengaruhi prestasi penyambung.Qirenpakar dalam penyelesaian pengacuan penyambung ketepatan, menawarkan perkakas tersuai, pemesinan ketepatan, dan sokongan pembuatan untuk aplikasi dalam elektronik automotif, perkakas rumah, peralatan industri dan produk elektronik lain. Memahami proses membantu pereka produk dan pasukan pembelian membuat keputusan termaklum tentang kualiti, kos dan kebolehpercayaan pengeluaran jangka panjang.

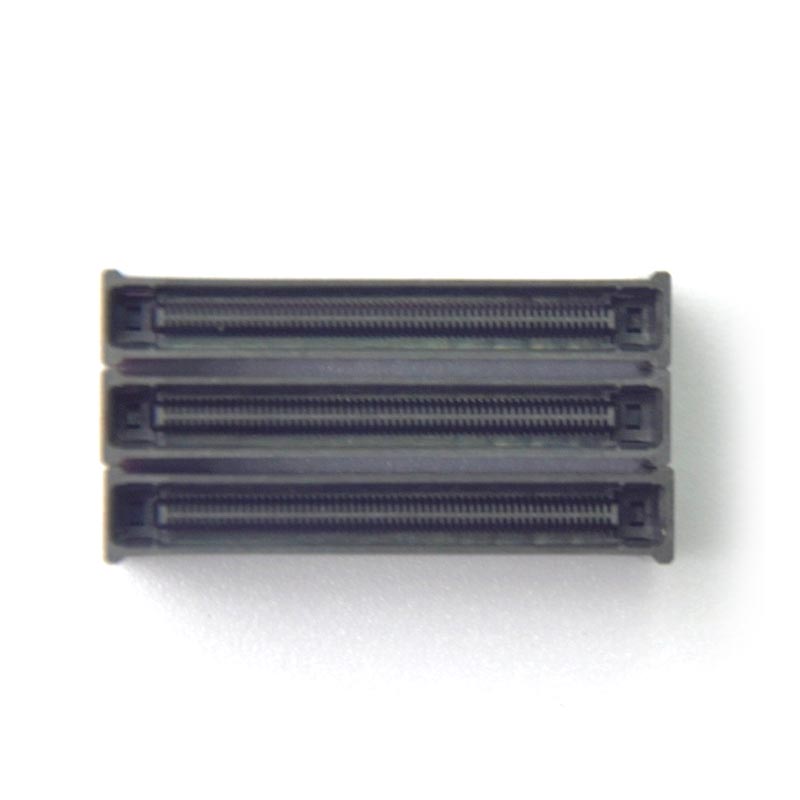

Pengacuan suntikan penyambung ialah proses pembuatan di mana bahan termoplastik cair disuntik ke dalam rongga acuan kejuruteraan ketepatan, disejukkan dan dikeluarkan untuk menghasilkan komponen siap. Ia digunakan secara meluas untuk mengeluarkan perumah plastik, sokongan terminal, struktur penebat, cengkerang pelindung, dan bahagian lain yang diperlukan untuk penyambung elektrik dan elektronik.
Tidak seperti kebanyakan komponen plastik tujuan umum, bahagian penyambung selalunya mengandungi bukaan kecil, dinding nipis, ciri penguncian yang rumit, dan kedudukan terminal yang dijarakkan rapat. Ciri-ciri ini mesti berfungsi bersama-sama dengan sesentuh logam dan komponen mengawan. Malah sisihan dimensi yang kecil boleh menjejaskan pemasangan, daya sisipan, penjajaran terminal atau kebolehpercayaan sambungan elektrik.
Atas sebab ini, pengacuan penyambung yang berjaya bergantung pada kejuruteraan bahan yang diselaraskan, reka bentuk acuan, tetapan mesin dan prosedur pemeriksaan. Qiren menyediakan penyelesaian pengacuan suntikan penyambung ketepatan untuk pelanggan yang mencari komponen dan perkakas plastik tersuai untuk aplikasi yang menuntut.
Aplikasi biasa termasuk:
Ketepatan adalah asas kepada prestasi penyambung kerana perumah yang dibentuk menetapkan kedudukan dan sokongan sesentuh konduktif. Dimensinya mempengaruhi cara komponen sesuai bersama, cara terminal kekal terjamin, dan cara penyambung berfungsi semasa penggunaan berulang.
Beberapa faktor menjadikan pengacuan penyambung ketepatan lebih menuntut daripada banyak aplikasi pengacuan plastik konvensional.
Padang terminal, dimensi rongga, struktur pengunci, dan permukaan mengawan mesti mematuhi lukisan kejuruteraan yang diluluskan. Toleransi harus diwujudkan mengikut keperluan fungsi setiap komponen dan bukannya menggunakan toleransi yang tidak perlu ketat untuk setiap ciri.
Perumahan plastik mesti menyediakan penebat yang sesuai untuk persekitaran operasi yang dimaksudkan. Pemilihan bahan, ketebalan dinding, jarak menjalar, kelegaan, dan kehadiran lompang atau pencemaran boleh menjejaskan keselamatan elektrik. Keperluan hendaklah dinilai berdasarkan piawaian produk dan keadaan operasi yang berkenaan.
Perumah penyambung mungkin mengalami daya pemasukan, getaran, perubahan suhu dan kitaran mengawan berulang. Komponen yang dibentuk mesti mengekalkan bentuknya dan menyokong terminal tanpa retak, ubah bentuk yang berlebihan, atau kehilangan pengekalan.
Prototaip yang berjaya hanyalah titik permulaan. Pengilang mesti mengekalkan dimensi berulang dan prestasi fungsi merentas kelompok pengeluaran, rongga acuan dan lot bahan. Pemprosesan yang stabil mengurangkan sekerap, kerja semula dan gangguan pemasangan yang boleh dielakkan.
Pemilihan bahan mempengaruhi kebolehacuan, pengecutan, rintangan haba, prestasi penebat, kekuatan mekanikal, kepekaan lembapan dan kos komponen akhir. Resin terbaik bergantung pada reka bentuk penyambung dan persekitaran operasi.
| bahan | Ciri-ciri Utama | Aplikasi Berpotensi | Pertimbangan Pemilihan |
|---|---|---|---|
| PBT | Kestabilan dimensi yang baik dan penebat elektrik | Perumah elektrik dan penyambung perkakas | Nilaikan pendedahan haba, pengecutan dan keadaan lembapan. |
| PA (Nylon) | Kekuatan mekanikal yang baik dan keliatan | Penyambung automotif dan industri | Pertimbangkan penyerapan lembapan dan kesannya pada dimensi. |
| LCP | Potensi lenturan rendah dan kesesuaian untuk reka bentuk nada halus | Penyambung elektronik dan berketumpatan tinggi yang padat | Memerlukan kawalan berhati-hati terhadap aliran bahan dan keadaan pengacuan. |
| PPS | Keupayaan suhu tinggi dan rintangan kimia | Aplikasi elektrik dan perindustrian khusus | Menilai keperluan pemprosesan, kos, dan reka bentuk mekanikal. |
| Resin Bertetulang Gentian Kaca | Kekakuan yang lebih baik dan pengecutan arah yang dikurangkan dalam formulasi yang sesuai | Perumahan penyambung struktur | Orientasi gentian boleh mempengaruhi lengkokan dan ketepatan dimensi. |
Bahan-bahan ini tidak boleh ditukar ganti. Jurutera hendaklah menyemak gred resin, suhu operasi, keperluan kalis api, sifat dielektrik, pendedahan kimia, dan keperluan kawal selia yang berkenaan sebelum memuktamadkan spesifikasi.
Untuk panduan tambahan, terokai penyelesaian acuan suntikan penyambung Qiren dan keupayaan pembuatan acuan ketepatan yang berkaitan.
Projek pengacuan suntikan penyambung yang boleh dipercayai mengikut aliran kerja berstruktur. Urutan mungkin berbeza-beza bergantung pada geometri komponen, keperluan sisipan, volum pengeluaran dan kriteria pemeriksaan, tetapi peringkat penting tetap sama.
Untuk penyambung yang mengandungi terminal logam, masukkan kedudukan dan pengekalan memerlukan perhatian khusus. Pemuatan atau pemasangan sisipan automatik mungkin sesuai untuk program volum lebih tinggi, dengan syarat peralatan boleh mengekalkan penjajaran komponen secara konsisten.
Keputusan reka bentuk yang dibuat sebelum perkakas bermula boleh mengelakkan pengubahsuaian yang mahal kemudian. Semakan reka bentuk untuk kebolehkilangan harus mempertimbangkan cara komponen akan mengisi, menyejukkan, mengeluarkan, memasang dan berfungsi dalam penggunaan terakhirnya.
Jika praktikal, ketebalan dinding yang agak seragam membantu menggalakkan pengisian dan penyejukan yang konsisten. Peralihan ketebalan yang mendadak boleh menyumbang kepada kesan tenggelam, tekanan dalaman atau lengkungan. Tulang rusuk dan bos harus direka bentuk untuk memberikan kekuatan yang diperlukan tanpa membuat bahagian tebal yang tidak perlu.
Peletakan pagar mempengaruhi corak pengisian, lokasi garisan kimpal, pembungkusan dan penampilan permukaan. Dalam perumah penyambung, pintu pagar harus diletakkan dengan pertimbangan untuk permukaan mengawan kritikal, poket terminal, dan kawasan yang ditekankan secara mekanikal.
Sudut draf yang sesuai dan sistem lenting yang direka dengan baik membantu melepaskan bahagian yang dibentuk tanpa merosakkan ciri halus. Draf yang diperlukan bergantung pada resin, tekstur permukaan, geometri bahagian, dan keperluan dimensi.
Untuk penyambung acuan sisipan, terminal logam mesti kekal dalam kedudukan yang ditentukan sepanjang suntikan dan penyejukan. Sokongan acuan, ketepatan pemuatan sisipan, aliran resin, dan pengembangan haba semuanya mempengaruhi hubungan akhir antara perumah plastik dan komponen logam.
Amalan reka bentuk yang berguna termasuk:
Kawalan kualiti untuk pengacuan suntikan penyambung harus menangani kedua-dua rupa komponen acuan dan prestasi fungsinya. Sesuatu bahagian boleh kelihatan boleh diterima semasa masih mengalami salah jajaran terminal, hanyutan dimensi atau pengekalan mekanikal yang tidak mencukupi.
Pelan pemeriksaan praktikal mungkin termasuk kawalan berikut:
Kecacatan biasa dan punca yang berpotensi termasuk:
| Kecacatan | Kemungkinan Punca | Pendekatan Pembetulan |
|---|---|---|
| kilat | Jurang garis perpisahan, tekanan berlebihan atau kehausan acuan | Periksa keadaan alatan dan optimumkan tetapan pemprosesan. |
| Pukulan Pendek | Pengisian yang tidak mencukupi, aliran terhad, atau pengudaraan yang tidak mencukupi | Semak reka bentuk pagar, pengudaraan dan parameter pengisian. |
| Warpage | Penyejukan tidak sekata, orientasi bahan, atau pengecutan pembezaan | Tingkatkan keseimbangan penyejukan dan semak pemilihan geometri dan bahan. |
| Tanda Sinki | Bahagian tebal atau pembungkusan dan penyejukan yang tidak mencukupi | Optimumkan geometri dinding dan keadaan pembungkusan. |
| Penyelewengan Terminal | Sisipkan pergerakan, variasi alatan atau pemuatan yang tidak konsisten | Perbaik lokasi sisipan, sokongan dan pengesahan dimensi. |
Had penerimaan dan kekerapan ujian hendaklah ditakrifkan oleh spesifikasi produk, keperluan pelanggan dan tahap risiko. Untuk aplikasi kritikal keselamatan atau kebolehpercayaan tinggi, pengesahan tambahan mungkin diperlukan.
Tidak setiap penyambung memerlukan pelaburan perkakasan atau strategi pemeriksaan yang sama. Perbandingan berikut menggambarkan bagaimana keperluan aplikasi mempengaruhi pendekatan pembuatan.
| Keperluan | Penyambung Standard | Penyambung Ketepatan |
|---|---|---|
| Geometri | Ciri yang agak mudah | Rongga nada halus dan butiran kompleks |
| Strategi Toleransi | Berdasarkan keperluan perhimpunan agung | Ciri kritikal menerima had berasaskan fungsi yang lebih ketat |
| Perkakas | Konfigurasi acuan konvensional di mana sesuai | Kaviti, penyejukan, pengudaraan dan kawalan penjajaran yang lebih menuntut |
| Pemeriksaan | Pemeriksaan visual dan dimensi | Metrologi terperinci dan pengesahan fungsi tambahan |
| Risiko Proses | Terutamanya berkaitan dengan pengisian dan dimensi umum | Mungkin termasuk kedudukan terminal, kesesuaian mengawan, warpage dan pengekalan |
Perbezaannya bukan hanya soal saiz produk. Penyambung kecil mungkin memerlukan perkakas yang sangat canggih jika ia mengandungi terminal jarak rapat atau mesti mengekalkan penjajaran yang tepat dengan papan litar. Keperluan kejuruteraan harus menentukan proses dan bukannya andaian berdasarkan penampilan sahaja.
Memilih pembekal bermakna menilai keupayaannya untuk menukar keperluan kejuruteraan kepada hasil pengeluaran yang boleh berulang. Sebut harga yang kompetitif penting, tetapi kualiti alatan, kestabilan proses, komunikasi dan sokongan teknikal turut mempengaruhi jumlah kos pemilikan.
Apabila menilai pengeluar acuan suntikan penyambung, pertimbangkan soalan berikut:
Qiren Electronics memfokuskan pada acuan penyambung plastik ketepatan dan penyelesaian pengacuan suntikan tersuai. Menurut maklumat produknya, syarikat itu menonjolkan keupayaan toleransi nominal ±0.01 mm, kadar hasil yang dilaporkan sehingga 99.2%, keluli acuan Jerman, analisis aliran acuan dan pengurusan bengkel bersepadu MES. Angka-angka ini harus disahkan terhadap geometri bahagian tertentu, bahan, kaedah pengukuran, dan keadaan pengeluaran semasa penilaian projek.
Qiren juga menerangkan sokongan untuk pengoptimuman acuan dan naik taraf semasa tahun pertama penggunaan acuan. Pembeli boleh membincangkan keupayaan ini bersama keperluan untuk reka bentuk penyambung mereka sendiri dan bukannya bergantung pada spesifikasi umum sahaja.
Untuk maklumat pembuatan yang berkaitan, lawati halaman produk Pengacuan Suntikan Penyambung atau terokai tapak web pembuatan acuan dan komponen ketepatan Qiren.
Ia digunakan untuk mengeluarkan perumah penyambung plastik, badan penebat, penyokong terminal, cengkerang pelindung, dan komponen lain yang memerlukan geometri yang tepat dan pengeluaran berulang. Aplikasi biasa termasuk elektronik automotif, perkakas rumah, automasi industri dan peranti elektronik pengguna.
Tiada bahan terbaik untuk setiap penyambung. PBT dan nilon adalah pilihan biasa untuk banyak aplikasi elektrik dan mekanikal, manakala LCP dan PPS mungkin sesuai dengan reka bentuk dengan keperluan dimensi atau terma yang menuntut. Pemilihan akhir bergantung pada persekitaran operasi penyambung, spesifikasi elektrik, beban mekanikal dan sasaran kos.
Toleransi yang boleh dicapai bergantung pada bahagian geometri, tingkah laku resin, pembinaan acuan, kestabilan proses dan kaedah pengukuran. Qiren menyenaraikan keupayaan toleransi nominal ±0.01 mm untuk penawaran acuan ketepatannya. Pembeli harus mengesahkan sama ada toleransi ini boleh dilaksanakan untuk setiap ciri kritikal reka bentuk khusus mereka.
Punca biasa termasuk pengendalian bahan yang tidak sesuai, pengudaraan yang lemah, parameter pemprosesan yang salah, penyejukan tidak sekata, haus acuan dan kedudukan sisipan yang tidak tepat. Semakan reka bentuk berstruktur, tetingkap proses terkawal dan pelan pemeriksaan berasaskan risiko boleh membantu mengenal pasti dan mengurangkan isu ini.
ya. Pengacuan sisipan boleh membungkus atau menyokong terminal logam dalam perumahan penyambung plastik. Proses ini memerlukan kedudukan sisipan yang sesuai, sokongan acuan, keserasian bahan, dan pengesahan penjajaran dan pengekalan terminal.
ya. Pengacuan suntikan sangat sesuai untuk pengeluaran volum tinggi yang boleh berulang apabila perkakas, keadaan kitaran, pengendalian bahan dan pemeriksaan dikawal dengan betul. Acuan berbilang rongga dan automasi yang sesuai boleh meningkatkan output, walaupun kesesuaiannya bergantung pada kerumitan dan permintaan produk.
Sediakan lukisan kejuruteraan 2D, fail CAD 3D, resin atau keperluan bahan yang dimaksudkan, toleransi kritikal, permintaan tahunan, persekitaran perkhidmatan yang dijangka dan sebarang spesifikasi fungsian atau peraturan. Juga jelaskan sama ada anda memerlukan pembuatan acuan, bahagian acuan, acuan sisipan atau penyelesaian gabungan.
Pengacuan suntikan penyambung menggabungkan perkakas ketepatan, pemilihan bahan yang sesuai, pemprosesan terkawal dan pengesahan kualiti khusus aplikasi. Setiap keputusan mempengaruhi ketepatan penyambung padan, keandalan ia menyokong sesentuh elektrik, dan sejauh mana ia boleh dihasilkan secara konsisten dari semasa ke semasa. Dengan mengenal pasti dimensi kritikal lebih awal dan mewujudkan keperluan pemeriksaan yang jelas, pembangun produk boleh mengurangkan kecacatan yang boleh dielakkan dan membuat keputusan penyumberan yang lebih termaklum.
Qiren menawarkan pembuatan acuan penyambung ketepatan dan penyelesaian pengacuan tersuai untuk aplikasi elektronik, automotif, perkakas dan perindustrian. Jika anda sedang membangunkan penyambung baharu atau menambah baik proses pengeluaran sedia ada,hubungi kamiuntuk membincangkan lukisan anda, keperluan bahan, spesifikasi alatan dan sasaran pengeluaran. Bekerjasama dengan Qiren untuk menilai penyelesaian pembuatan praktikal yang sejajar dengan ketepatan, kualiti dan keperluan penghantaran projek anda.
