Dalam industri kerja logam dan automotif moden,acuan stamping berkelajuan tinggitelah menjadi tulang belakang pembuatan ketepatan. Tetapi apa sebenarnya mereka? Acuan stamping berkelajuan tinggi adalah alat yang direka bentuk dengan tepat untuk membentuk, memotong, dan membentuk lembaran logam ke bahagian kompleks pada kelajuan yang sangat tinggi. Tidak seperti acuan konvensional, yang memberi tumpuan terutamanya kepada pembentukan, acuan stamping berkelajuan tinggi menggabungkan prestasi pesat dengan ketepatan peringkat mikron, yang membolehkan pengeluaran besar-besaran tanpa menjejaskan kualiti.
Acuan ini penting untuk industri seperti automotif, aeroangkasa, komponen elektrik, telekomunikasi, dan elektronik pengguna, di mana ketepatan dan kecekapan menentukan keuntungan.
Acuan stamping berkelajuan tinggi beroperasi dalam talian pengeluaran automatik, menggunakan tekanan mekanikal atau servo untuk membentuk bahan seperti keluli tahan karat, aluminium, tembaga, atau keluli karbon ke dalam spesifikasi yang tepat. Kadar kitaran yang tinggi - sering melebihi 400-1200 strok setiap minit - meminimumkan downtime, mengurangkan sisa bahan, dan memastikan konsistensi dalam setiap bahagian yang dihasilkan.
| Parameter | Penerangan |
|---|---|
| Keserasian bahan | Keluli tahan karat, tembaga, tembaga, aluminium, dan keluli karbon |
| Kelajuan setem | 400-1200 sebatan seminit |
| Ketepatan toleransi | ± 0.002-0.005 mm |
| Kekerasan (asas acuan) | HRC 58-62 |
| Bahan asas acuan | SKD11, DC53, atau keluli karbida |
| Rawatan permukaan | Salutan PVD/timah untuk rintangan haus |
| Hayat perkhidmatan | Lebih dari 10 juta pukulan setiap rongga |
| Aplikasi | Terminal, penyambung, kes perisai, teras motor, dan perumahan elektronik |
Jadual ini mempamerkan bagaimana ketepatan kejuruteraan dan sains bahan bersama-sama untuk mewujudkan acuan yang mampu menghasilkan pengeluaran tinggi di bawah keadaan yang menuntut.
Di luar prestasi semata-mata, acuan stamping berkelajuan tinggi juga mengurangkan kos operasi. Komposisi bahan yang mantap dan lapisan tahan haus memanjangkan hayat alat dan meminimumkan selang penggantian, menjadikannya pelaburan yang sangat diperlukan bagi syarikat-syarikat yang mengejar keuntungan produktiviti jangka panjang.
Prinsip kerja acuan stamping berkelajuan tinggi berkisar di sekitar penyegerakan gerakan, daya, dan ubah bentuk bahan. Proses ini bermula dengan gegelung logam yang dibuka, diluruskan, dan diberi makan secara berterusan ke dalam mesin akhbar berkelajuan tinggi. Acuan setem - tepat diselaraskan di dalam akhbar - melaksanakan satu siri tindakan seperti menumbuk, mengosongkan, membongkok, dan membentuk, bergantung kepada reka bentuk bahagian yang dikehendaki.
Setiap bahagian acuan memainkan peranan khusus:
Punch and Die Section - mentakrifkan bentuk dan saiz komponen akhir.
Panduan Panduan dan Bushings - Mengekalkan penjajaran antara punch dan mati untuk hasil yang konsisten.
Plat Stripper - Mengeluarkan jalur logam selepas setiap strok, menghalang melekat dan ubah bentuk.
Sistem Pin Pilot - Memastikan kedudukan yang tepat semasa setiap kitaran suapan.
Mekanisme Ejector - melepaskan bahagian selesai dengan lancar tanpa kerosakan.
Seluruh operasi berlaku pada kelajuan tinggi dengan getaran yang minimum, disokong oleh reka bentuk acuan dibantu komputer (CAD/CAM) dan teknologi EDM yang dipotong dawai, yang membolehkan toleransi pemotongan ultra-halus dan pemasangan.
Dalam pengeluaran berkelajuan tinggi, pelinciran memainkan peranan penting. Sistem penyembur minyak maju disepadukan untuk mengurangkan suhu geseran dan kawalan, memastikan operasi yang stabil walaupun di bawah penggunaan yang berpanjangan. Hasilnya adalah produk yang tepat yang memenuhi standard dimensi dan estetik yang ketat - sesuai untuk komponen rumit seperti penyambung telefon bimbit atau teras stator motor.
Kelebihan utama terletak pada kebolehulangan. Acuan stamping berkelajuan tinggi yang direka dengan baik boleh menghasilkan berjuta-juta kepingan yang sama tanpa sisihan dimensi, menjimatkan masa dan bahan. Bagi syarikat yang bergantung kepada produktiviti yang tinggi dan output yang konsisten, teknologi ini menjadi asas kepada kecekapan pembuatan mereka.
PersoalanKenapaSyarikat-syarikat yang melabur dalam acuan stamping berkelajuan tinggi boleh dijawab melalui prestasi, ketepatan, dan keuntungan. Mari pecahkannya.
Acuan stamping berkelajuan tinggi beroperasi pada kadar strok yang mengagumkan, yang secara drastik memendekkan kitaran pengeluaran. Pengilang boleh mengeluarkan beribu -ribu bahagian yang sama sejam dengan campur tangan manual yang minimum.
Kejuruteraan Precision memastikan toleransi dimensi sebagai ketat ± 0.002 mm. Ketepatan sedemikian adalah penting untuk industri yang menuntut prestasi sempurna-dari komponen keselamatan automotif ke terminal mikro-elektronik yang halus.
Menggunakan bahan seperti SKD11 atau karbida, digabungkan dengan lapisan permukaan seperti timah atau crn, acuan ini mencapai kekerasan yang luar biasa dan rintangan haus. Ketahanan ini diterjemahkan kepada perhentian penyelenggaraan yang lebih sedikit dan hayat operasi yang lebih lama.
Melalui reka bentuk susun atur yang dioptimumkan dan bersarang yang cekap, bahan sisa diminimumkan. Stamping berkelajuan tinggi juga mengurangkan keperluan untuk pemesinan sekunder atau penamat, mengurangkan kos pengeluaran.
Kerana setiap strok mengikuti jalan yang diprogramkan yang tepat, keseragaman produk dijamin. Sistem pemeriksaan automatik boleh diintegrasikan ke dalam garis stamping untuk pengesanan pemantauan masa nyata dan kecacatan.
Acuan moden menggunakan sistem akhbar servo yang cekap tenaga yang mengurangkan penggunaan kuasa dan mengurangkan sisa pelincir, menjajarkan dengan matlamat pembuatan hijau.
Dalam era di mana persaingan global memerlukan peningkatan yang berterusan, mengamalkan acuan stamping berkelajuan tinggi bermakna mencapai penghantaran yang lebih cepat, kebolehpercayaan yang lebih baik, dan keuntungan yang dipertingkatkan.
Memilih acuan yang betul melibatkan lebih daripada sekadar memadankan lembaran spesifikasi-ini mengenai pemahaman keperluan pengeluaran, bahan, dan matlamat jangka panjang. Berikut adalah pendekatan profesional untuk pemilihan:
Jika anda menghasilkan lebih dari satu juta bahagian setiap tahun, acuan berasaskan karbida dengan rintangan haus yang tinggi adalah ideal. Untuk pengeluaran volum sederhana, acuan keluli DC53 menawarkan keseimbangan yang sangat baik antara prestasi dan kos.
Bagi komponen rumit seperti penyambung ketepatan atau terminal elektronik, pilih acuan progresif pelbagai peringkat yang mengintegrasikan beberapa tindakan stamping ke dalam satu proses yang berterusan.
Pastikan acuan anda sepadan dengan kapasiti mesin akhbar - baik dari segi kelajuan strok dan tonage. Kesalahan dapat mengurangkan kehidupan alat atau kompromi kualiti bahagian.
Tanya pembekal anda mengenai jadual penyelenggaraan acuan, selang regrinding, dan ketersediaan bahagian penggantian. Rangkaian perkhidmatan selepas jualan yang boleh dipercayai dengan ketara memanjangkan hayat alat.
Pembuat acuan berkualiti tinggi menggunakan pemesinan CNC, EDM-cut EDM, dan pemeriksaan CMM untuk mengesahkan ketepatan. Sentiasa meminta laporan pengukuran untuk memastikan ketepatan dimensi sebelum pengeluaran besar -besaran.
Kepakaran pembekal acuan anda secara langsung mempengaruhi kebolehpercayaan pengeluaran. Pilih syarikat dengan latar belakang teknikal yang terbukti, keupayaan reka bentuk, dan pensijilan industri seperti ISO9001.
S1: Apakah jenis produk yang boleh dibuat menggunakan acuan stamping berkelajuan tinggi?

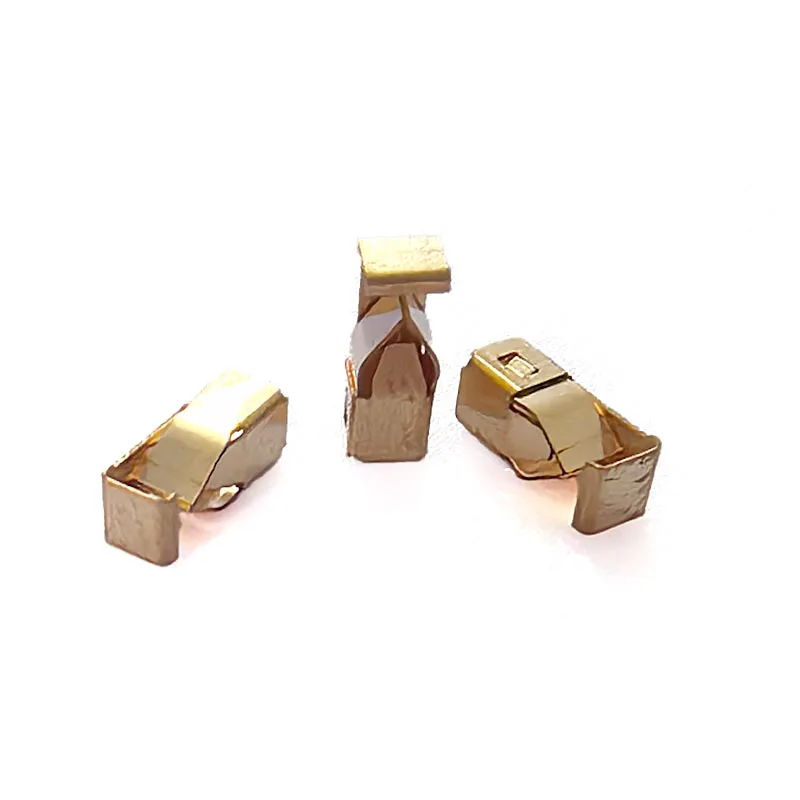

A: Acuan stamping berkelajuan tinggi sesuai untuk menghasilkan komponen ketepatan seperti terminal elektrik, teras motor, perisai logam, penyambung bateri, dan perumahan sensor automotif. Fleksibiliti mereka membolehkan mereka membentuk kedua -dua bahagian kecil dan besar di pelbagai industri.
S2: Berapa kerapkah acuan stamping berkelajuan tinggi dikekalkan?
A: Kekerapan penyelenggaraan bergantung kepada kekerasan material, kelajuan operasi, dan jumlah pengeluaran. Secara amnya, pemeriksaan rutin harus berlaku setiap 200,000-300,000 sebatan, sementara penggantian semula atau penggantian sebahagian mungkin diperlukan selepas 3-5 juta sebatan untuk mengekalkan prestasi puncak.
Dalam landskap pembuatan yang didorong oleh ketepatan hari ini, acuan stamping berkelajuan tinggi berdiri sebagai asas pengeluaran cepat, boleh dipercayai, dan kos yang cekap. Mereka memberi kuasa kepada industri untuk memenuhi tarikh akhir yang ketat sambil mengekalkan ketepatan dan kebolehulangan yang tiada tandingannya.
Qiren, nama yang dipercayai dalam reka bentuk dan kejuruteraan acuan, menyediakan penyelesaian stamping berkelajuan tinggi yang disokong oleh teknologi pengeluaran maju dan kawalan kualiti yang ketat. Dengan komitmen terhadap inovasi dan kepuasan pelanggan, Qiren membantu pengeluar mencapai output yang lebih tinggi, kehidupan acuan yang lebih lama, dan prestasi unggul di setiap peringkat pengeluaran.
Untuk maklumat lanjut atau penyelesaian acuan yang disesuaikan,Hubungi kamiHari ini untuk membincangkan bagaimana Qiren dapat meningkatkan kecekapan pengeluaran dan kualiti pengeluaran anda.
